Single режиминдеги була: борбордук айнек өзөгү өтө жука (өзөктүн диаметри жалпысынан 9 же 10) μ м) , оптикалык була бир гана режими берилиши мүмкүн.
Бир режимдүү жипченин интермодалык дисперсиясы өтө аз, бул алыскы байланыш үчүн ылайыктуу, бирок материалдык дисперсия жана толкун таратуучу дисперсия да бар.Ошентип, бир режимдик була жарык булагынын спектрдик кеңдигине жана туруктуулугуна жогорку талаптарды коёт, башкача айтканда, спектрдик туурасы тар жана туруктуулугу жакшы болушу керек.
Кийинчерээк, ал 1,31 μ At M толкун узундугу боюнча, материалдык дисперсия жана бир модалдык жипченин толкун таратуучу дисперсиясы оң жана терс болуп, өлчөмү так бирдей экени аныкталган.Ошентип, 1.31 μ M толкун узундугу аймак оптикалык була байланыш абдан идеалдуу жумушчу терезе болуп калды, ошондой эле практикалык оптикалык була байланыш системасынын негизги жумушчу тилкеси болуп саналат 1.31μM кадимки бир режимдик була негизги параметрлери ITU-T тарабынан аныкталат. G652 сунушунда, ошондуктан бул була G652 буласы деп да аталат.
Multimode була менен салыштырганда, бир режим була узак берүү аралыкты колдоого алат.100Mbps Ethernet жана 1G гигабит тармагында бир режимдик була 5000мден ашык берүү аралыкты колдой алат.
Наркы көз карашынан алганда, оптикалык transceiver абдан кымбат болгондуктан, бир режимдүү оптикалык буланы колдонуунун баасы көп режимдүү оптикалык була кабелине караганда жогору болот.
Сынуу көрсөткүчүнүн бөлүштүрүлүшү мутанттык жипчеге окшош жана өзөктүн диаметри болгону 8 ~ 10 μ м.Жарык була өзөгүнүн борбордук огу боюнча сызыктуу түрдө тарайт.Мындай жипче бир гана режимди (эки поляризация абалынын бузулушу) өткөрө алгандыктан, ал бир режимдүү була деп аталат жана анын сигналдык бурмаланышы өтө аз.
Академиялык адабияттарда “бир режимдүү оптикалык була” түшүндүрмөсү: жалпысынан V 2,405тен аз болгондо оптикалык була аркылуу бир гана толкун кыртышы өтөт, ошондуктан ал бир режимдүү оптикалык була деп аталат.Анын өзөгү өтө жука, болжол менен 8-10 микрон жана режимдин дисперсиясы өтө аз.Оптикалык буланын өткөрүү тилкесинин кеңдигине таасир этүүчү негизги фактор - бул ар кандай дисперсия, ал эми режимдин дисперсиясы эң маанилүү жана бир режимдүү оптикалык була дисперсиясы аз, Ошондуктан жарык кең жыштыкта узак аралыкка өткөрүлүшү мүмкүн. топ.
Бир режимдүү оптикалык була 10 микрон өзөк диаметрине ээ, ал бир режимдүү нурларды өткөрүүгө мүмкүндүк берет жана өткөрүү жөндөмдүүлүгүн жана модалдык дисперсияны чектөөнү азайтат.Бирок, бир режимдүү оптикалык була диаметри кичинекей болгондуктан, нурдун өткөрүлүшүн көзөмөлдөө кыйын, ошондуктан жарык булагы катары өтө кымбат лазер керек жана бир режимдик оптикалык буланын негизги чектөөсү материалдык дисперсияда, Single режими оптикалык кабель жогорку өткөрүү жөндөмдүүлүгүн алуу үчүн негизинен лазер колдонот.LED ар кандай өткөрүү жөндөмдүүлүгү менен көп сандагы жарык булактарын чыгара тургандыктан, материалдык дисперсиялык талап абдан маанилүү.
Multimode була менен салыштырганда, бир режим була узак берүү аралыкты колдоого алат.100Mbps Ethernet жана 1G гигабит тармагында бир режимдик була 5000мден ашык берүү аралыкты колдой алат.
Наркы көз карашынан алганда, оптикалык трансивер абдан кымбат болгондуктан, бир режимдүү оптикалык буланы колдонуунун баасы көп режимдүү оптикалык була кабелине караганда жогору болот.
Бир режим була (SMF)

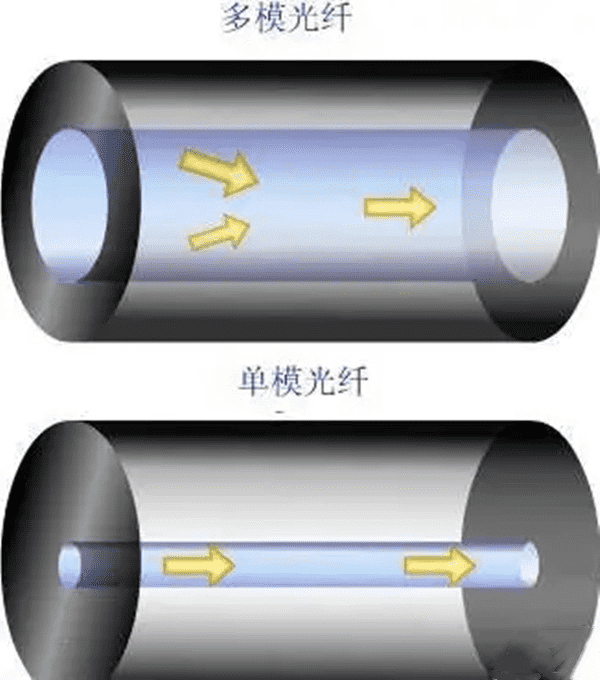

Multimode була менен салыштырганда, бир режим була өзөк диаметри бир топ ичке, болгону 8 ~ 10 μ м。 Анткени бир гана режим өткөрүлөт, эч кандай режимдер аралык дисперсия, кичинекей жалпы дисперсия жана кең өткөрүү жөндөмдүүлүгү жок.Жалгыз режимдик була 1,3 ~ 1,6 μ М толкун узундугу аймагында, оптикалык буланын сынуу көрсөткүчүнүн бөлүштүрүлүшүнүн ылайыктуу дизайны аркылуу жана өзөктөн 7 эсе чоң каптаманы даярдоо үчүн жогорку тазалыктагы материалдарды тандоо аркылуу колдонулат. бул тилкеде бир эле учурда минималдуу жоготууга жана минималдуу дисперсияга жетишүүгө болот.
Sing mode оптикалык була алыскы жана жогорку сыйымдуулуктагы оптикалык була байланыш системасында, оптикалык була локалдык тармак жана ар кандай оптикалык була сенсорлор колдонулат
Посттун убактысы: Мар-08-2022
